PLC Kontrollü Gazlı Meşrubat Dolum Makinesi, Soda Şişeleme Ekipmanları

PLC Kontrollü Gazlı Meşrubat Dolum Makinesi, Soda Şişeleme Ekipmanları

Bizim makine açıklama:

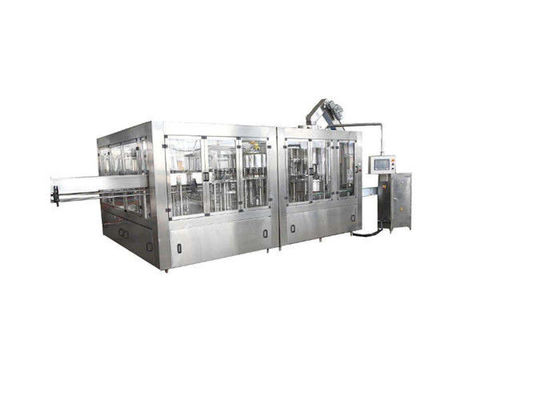

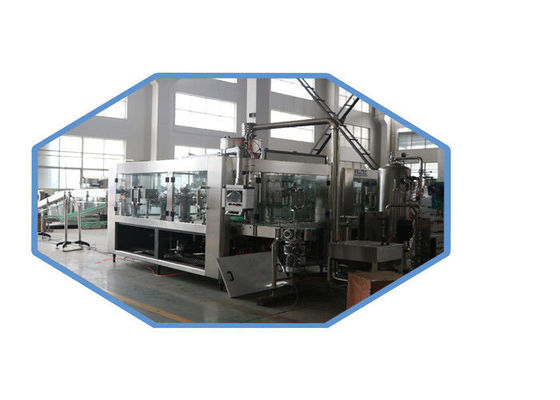

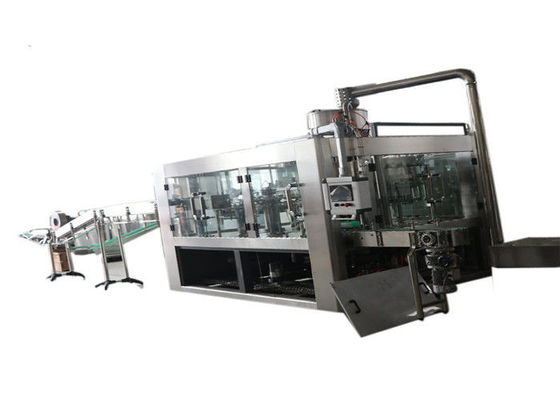

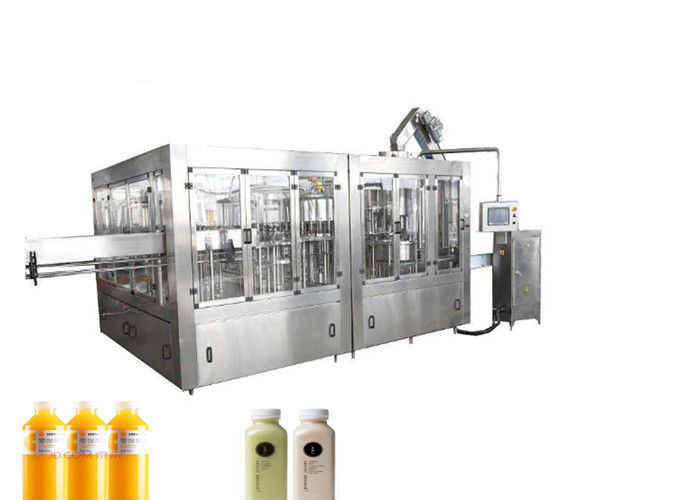

The mono-bloc machine is integrated with rinsing, filling and capping together; Mono-blok makinesi durulama, doldurma ve kapatma ile entegre edilmiştir; this product is used for carbonated drink packed in PET bottles; bu ürün PET şişelerde paketlenmiş gazlı içecek için kullanılır; The most advanced technology from Japan and Germany is employed in the design. Tasarımda Japonya ve Almanya'dan en ileri teknoloji kullanılıyor.

The bottle enters into the rinsing part of three-in-one machine through air conveyor. Şişe, üçü bir arada makinenin durulama kısmına hava konveyörü aracılığıyla girer. The gripper installed on the rotary disk catches bottle and turns it over 180 degrees and makes the bottleneck face ground. Döner diske takılan tutucu şişeyi yakalar ve 180 derecenin üzerine çevirir ve darboğazın yüzeyini topraklar. In the special rinsing area, the nozzle on the gripper sprays water to rinse bottle in wall. Özel durulama alanında, tutucudaki nozul şişeyi duvarda durulamak için su püskürtür.

After rinsing and draining, the bottle turns over 180 degrees along the guide rail and make the bottleneck faces sky. Durulama ve boşaltma işleminden sonra, şişe kılavuz rayı boyunca 180 derecenin üzerinde döner ve darboğaz yüzeylerini gökyüzüne çevirir. Then rinsed bottle is transferred to the filling part through poking bottle star-wheel. Daha sonra durulanan şişe, doldurma şişesine yıldız çarkı vasıtasıyla doldurulur. The bottle that enters into the filler is hold by neck holding plate. Dolgu maddesine giren şişe boyun tutma plakası ile tutulur. The filling valve acted by the cam can realize up and down. Kam tarafından çalıştırılan doldurma valfı yukarı ve aşağı gerçekleştirebilir. It adopts pressure filling way. Basınç dolum yolunu benimser. The filling valve opens and begins filling when it moves down and touches the bottleneck, the filling valve move up and leave the bottleneck when it finishes filling. Doldurma vanası aşağı iner ve darboğaza dokunduğunda açılır ve doldurmaya başlar, doldurma valfi yukarı hareket eder ve doldurmayı bitirdiğinde darboğazdan ayrılır.

The full bottle is transferred to the capping part through hold neck transition poking wheel. Dolu şişe, tutma boynu geçiş poking tekerleği aracılığıyla kapatma kısmına aktarılır. The stop screwing knife holds the bottle neck, keeps bottle upright not rotating. Durdurma vidası bıçağı şişe boynunu tutar, şişeyi dik konumda tutmaz. The screw capping head keeps in revolution and autorotation. Vidalı başlık, devrimi ve otomatik dönüşü korur. It can finish a whole capping course including catching, pressing, screwing, discharging through the action of the cam. Kamın hareketi ile yakalama, presleme, vidalama, boşaltma da dahil olmak üzere tüm bir kapatma kursunu bitirebilir. The full bottle is transferred to bottle outlet conveyor to the next process through poking wheel. Dolu şişe, dürtme çarkı aracılığıyla bir sonraki işleme şişe çıkış konveyörüne aktarılır. The whole machine is enclosed with windows, the height of enclosed window is higher than the peak of the 3 in 1 machine, in the bottom of the enclosed window has return air outlet Tüm makine pencerelerle çevrilidir, kapalı pencerenin yüksekliği 3'ü 1 arada makinenin zirvesinden daha yüksektir, kapalı pencerenin altında dönüş havası çıkışı vardır

The whole machine is controlled by PLC with touch-screen as the human-machine interface. Tüm makine, insan-makine arayüzü olarak dokunmatik ekranlı PLC tarafından kontrol edilir. The amount of the drinks in the storage tank can be controlled automatically. Depolama tankındaki içeceklerin miktarı otomatik olarak kontrol edilebilir. The filling and capping will be stopped automatically when there is no bottle. Şişe olmadığında doldurma ve kapatma otomatik olarak durdurulur. When bottles are cramped wrongly or when caps are not available, the machine can be stopped automatically. Şişeler yanlış sıkıldığında veya kapaklar mevcut olmadığında, makine otomatik olarak durdurulabilir.

1. bu karbonatlı dolum makinası hattı dahil monoblok halka dolum kapağı 3 1 makine, uyarı tünel, şişe kurutucu (hava bıçağı), otomatik shrink sleeve etiketleme makinesi, buhar shrink tünel, mürekkep püskürtmeli yazıcı, film shrink ambalaj paketleme makinesi vb.

2. Şişe kapasitesi: 500 ml

3. dolum hızı: 3500 bph.

Özelliği:

1. Except the down framework, the transmission parts and some parts that must be made of special materials. 1. Alt çerçeve, şanzıman parçaları ve özel malzemelerden yapılması gereken bazı parçalar hariç. Other spare parts are made of stainless steel 304. Diğer yedek parçalar 304 paslanmaz çelikten imal edilmiştir.

2. Makaralı rulman paslanmaz çelikten imal edilmiştir, sızdırmazlık halkası EPDM malzemeden yapılmıştır ve plastik UMPE'den yapılmıştır.

3. Tutucu paslanmaz çelikten imal edilmiştir, darboğaz tutun pozisyonu da geleneksel kauçuk tutucu ile karşılaştırıldığında paslanmaz çelikten imal edilmiştir, çok hijyen, dayanıklı ve hızlı aşınma parçaları, darboğazın vida parçaları kauçuk tutucu tarafından kirlenmeyi önleyebilir.

4. The gripper equipped with high-efficient spray nozzle, it can develop to any position of inwall of the bottle, and can save rinsing water. 4. tutucu yüksek verimli püskürtme memesi ile donatılmış, şişenin iç duvar herhangi bir konuma gelişebilir ve durulama su kaydedebilirsiniz. There is a cover above the spray nozzle which can prevent water spilling; Püskürtme başlığının üzerinde su dökülmesini önleyebilecek bir kapak vardır; and there are regulatory recycle slot and recycle pipes under the nozzles. ve nozulların altında düzenleyici geri dönüşüm yuvası ve geri dönüşüm boruları vardır.

5. Durulama süresi 4 saniye garantilidir.

6. döner şişe yüksekliğini ayarlayarak farklı şişe yüksekliği için adapte

7. Motivasyon, dişli ile geçirilen çerçevede tahrik edilen sistemden türetilir.

8. durulama suyu temini selenoid vana tarafından kontrol edilir

Teknik parametre
